30. - 31. května 2024 | Doudleby nad Orlicí

Panas Expo
2024

Připravili jsme pro vás dosud největší expozici strojů
značky SCM v ČR, a to v nově otevřeném showroomu
v Doudlebách nad Orlicí, kam vás tímto srdečně zveme.

Proč nás
navštívit?

Příležitost

Máte jedinečnou příležitost v prostorách nového showroomu shlédnout historicky největší výstavu dřevoobráběcích strojů a technologií SCM v ČR, včetně praktických ukázek obrábění.

Novinky

Představíme vám několik novinek v oblasti strojů (např. nová generace vertikálního centra Morbidelli CX110, nestingové centrum s integrovaným tiskem etiket Morbidelli X400, flexibilní olepovačka Olimpic 500 HP se 2 plnohodnotnými rádiusy), SW řízení (sjednocené ovládací prostředí Maestro ACTIVE, nový optimalizační program Maestro OPTIWISE), automatizace a robotizace výroby.
Prémiérou bude představení malého přenosného CNC – SCM maker.

Technologie

Na jednom místě si můžete prohlédnout moderní technologie pro obrábění plošného i masivního materiálu a seznámit se s aktuálními trendy řešení dřevařské výroby.
Připravena je i konkrétní ukázka robotizace určená pro zakázkovou výrobu (odebírání dílců z palety a jejich zakládání do stroje, odebírání a opětovné stohování na paletu).

Informace

Uspořádání výstavy v našich nových výstavních prostorách vám při návštěvě zaručuje dostatek klidu a časového prostoru pro získání maxima informací. Domluvte si individuální schůzku s obchodním zástupcem zde a mějte tak jistotu, že vám bude věnována náležitá pozornost.

Výhodný nákup nástrojů

Během výstavy si budete moci také zakoupit vybrané dřevoobráběcí nástroje s extra slevou.

Program

Robotizace zakázkové výroby

Reálná ukázka robotizace, kdy je robot (KUKA) vybaven 3D snímací kamerou pro rozpoznání umístění a orientace různých dílců poskládaných neuspořádaně na paletě, včetně načtení jejich jedinečného QR kódu. Robot tyto dílce postupně odebírá a zakládá do stroje. Poté robot dílce odebírá a skládá na paletu.

Nesting systém

Na nestingovém CNC centru Morbidelli X400 uvidíte velmi populární způsob výroby nábytku. Na jedno upnutí celého formátu desky jsou provedeny operace rozfrézování a vyvrtání.
Pokrokovým řešením je použití integrované tiskárny etiket v kabině stroje a horizontální vrtání dílců prováděné přímo na podkladní MDF desce bez nutnosti použití přísavek (patent SCM)!

Automatické stoly

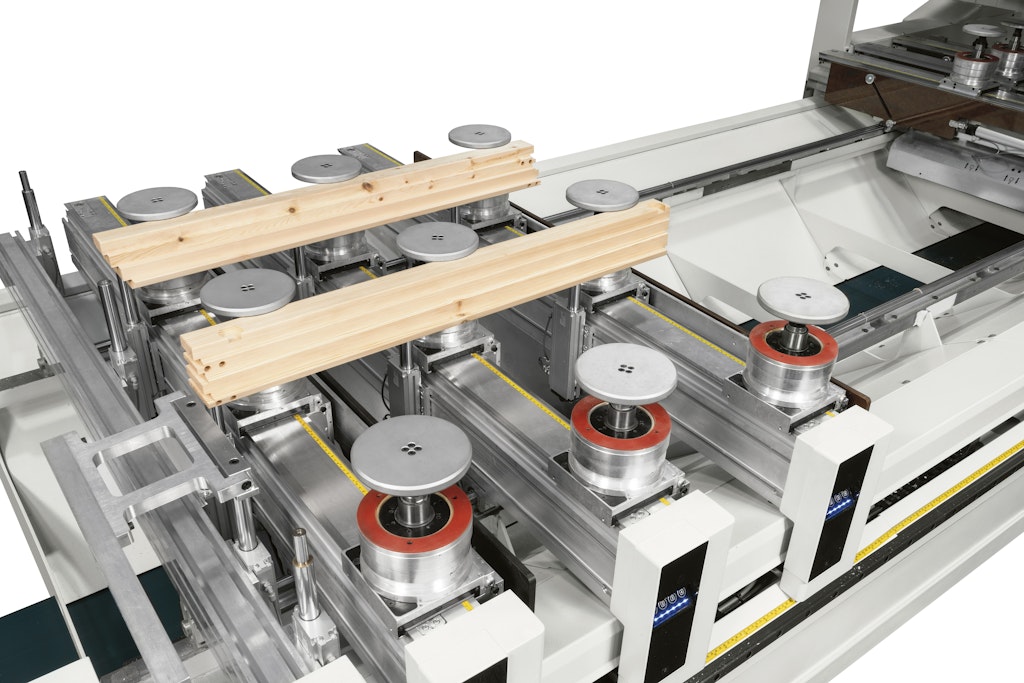

Pokud si opravdu chcete ulehčit práci s horizontálními trámcovými CNC stroji, pak byste měli zvážit variantu s plně automatickým polohováním trámců a upínek (přísavky a svěrky). Na stroji Morbidelli M200 uvidíte v činnosti stůl FlexMATIC (ukázka polohování přísavek) a na stroji Accord 25 FX stůl MATIC s ukázkou automatického přeupnutí dílců pomocí svěrek.

Více os více možností

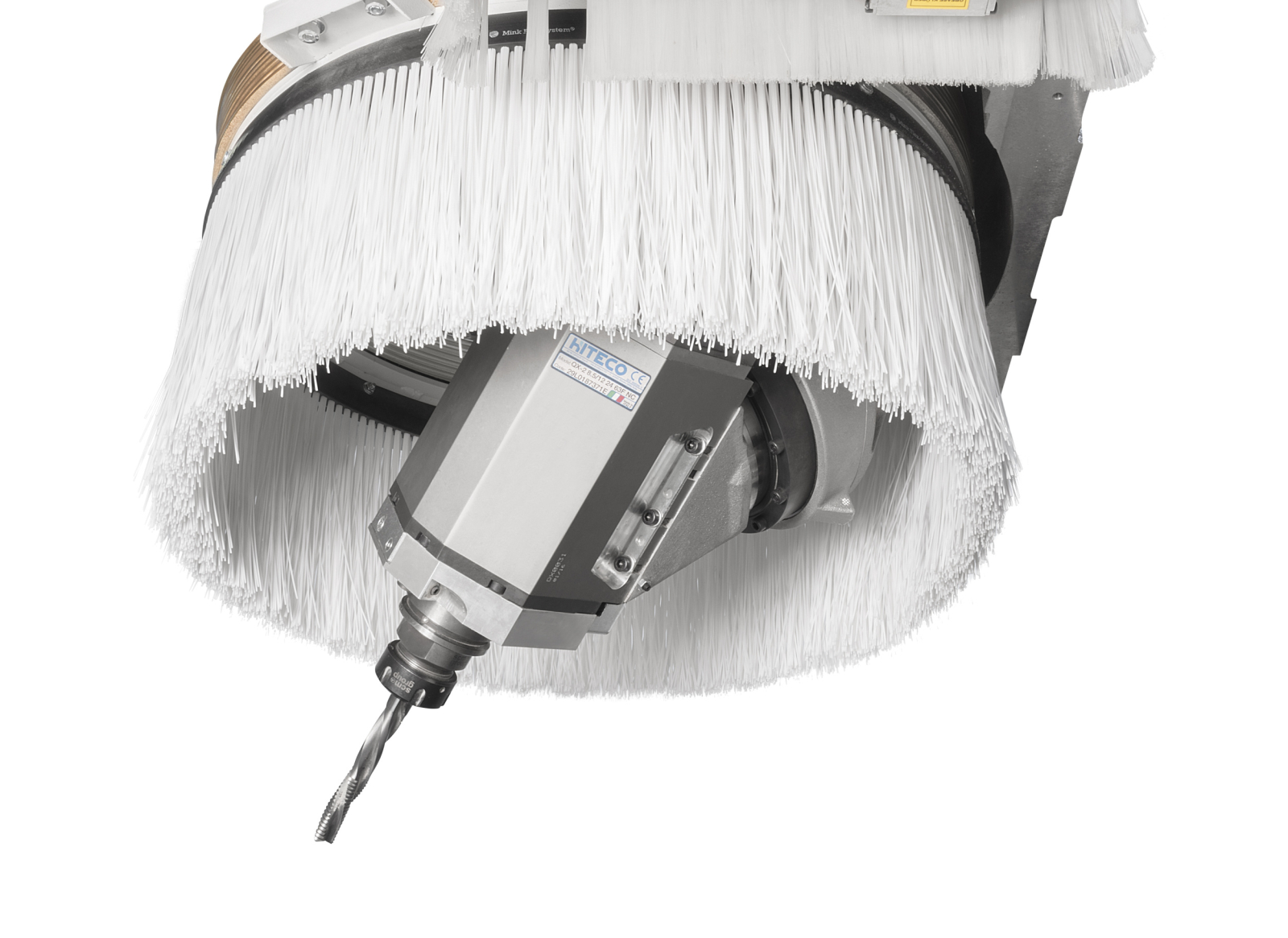

Zajímalo vás, k čemu všemu může být výhodné mít na stroji 5 osou obráběcí hlavu? Na 3 různých strojích (Morbidelli M200, X400 a Accord 25 FX) Vám předvedeme širokou škálu možností využití 5 osých hlav JQX a PRISMA.

Vertikální obráběcí centra

Nejpopulárnější typ CNC strojů bude zastoupen třemi modely – Morbidelli CX100, CX110 a CX210. Vedle sebe si tak můžete porovnat rozdíly mezi jednotlivými modely a vybrat si pro vaši zakázkovou výrobu ten nejvhodnější.

Olepování PUR lepidlem

Olepovačky řady Stefani vybavené nejnovějším typem vaničky SGP s nanášecím válečkem navrženým pro použití s PUR lepidly. Lepená spára je tak tenká, že je stěží viditelná. Dozvíte se vše kolem problematiky používání PUR lepidel.

Automatizace a robotizace výroby

Možnosti použití technologií v Průmyslu 4.0. Zajímavá řešení pro zakázkovou výrobu nábytku (robotizace CNC strojů, integrace strojů do výrobních celků, automatizace toku materiálu i dat, seskupování zakázek a problematika třídění, apod.).

Technologie

Hlavní prezentované stroje

ROBOTIZACE

použití robota v zakázkové výrobě

  • 6 osý průmyslový robot KUKA
  • 3D snímací kamera (rozpoznání umístění a orientace dílců na paletě)
  • podtlakové chapadlo pro malé i velké dílce
  • snímání QR kódů pro vyvolání pracovního programu
  • odebírání dílců z palety, založení do stroje a následné odebrání

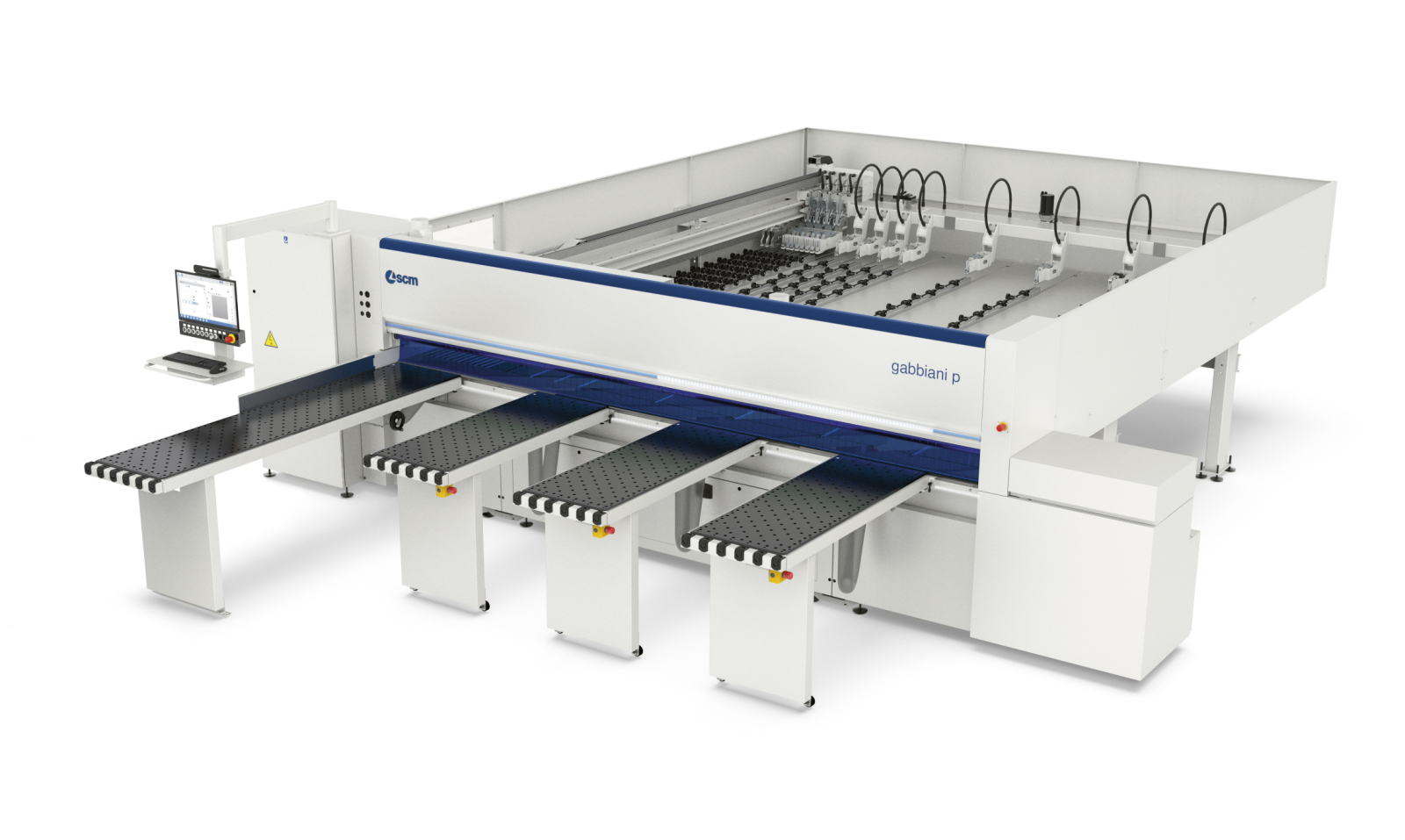

gabbiani p80

velkoplošná dělící pila

  • max. prořez 80 mm
  • formátovací rozměry 3.300 x 3.200 mm
  • tiskárna etiket
  • pokročilý optimalizační program Maestro OPTIWISE
  • produktivní a dlouhodobě přesné formátování desek
  • ideální pro zakázkovou výrobu nábytku v menších a středních provozech

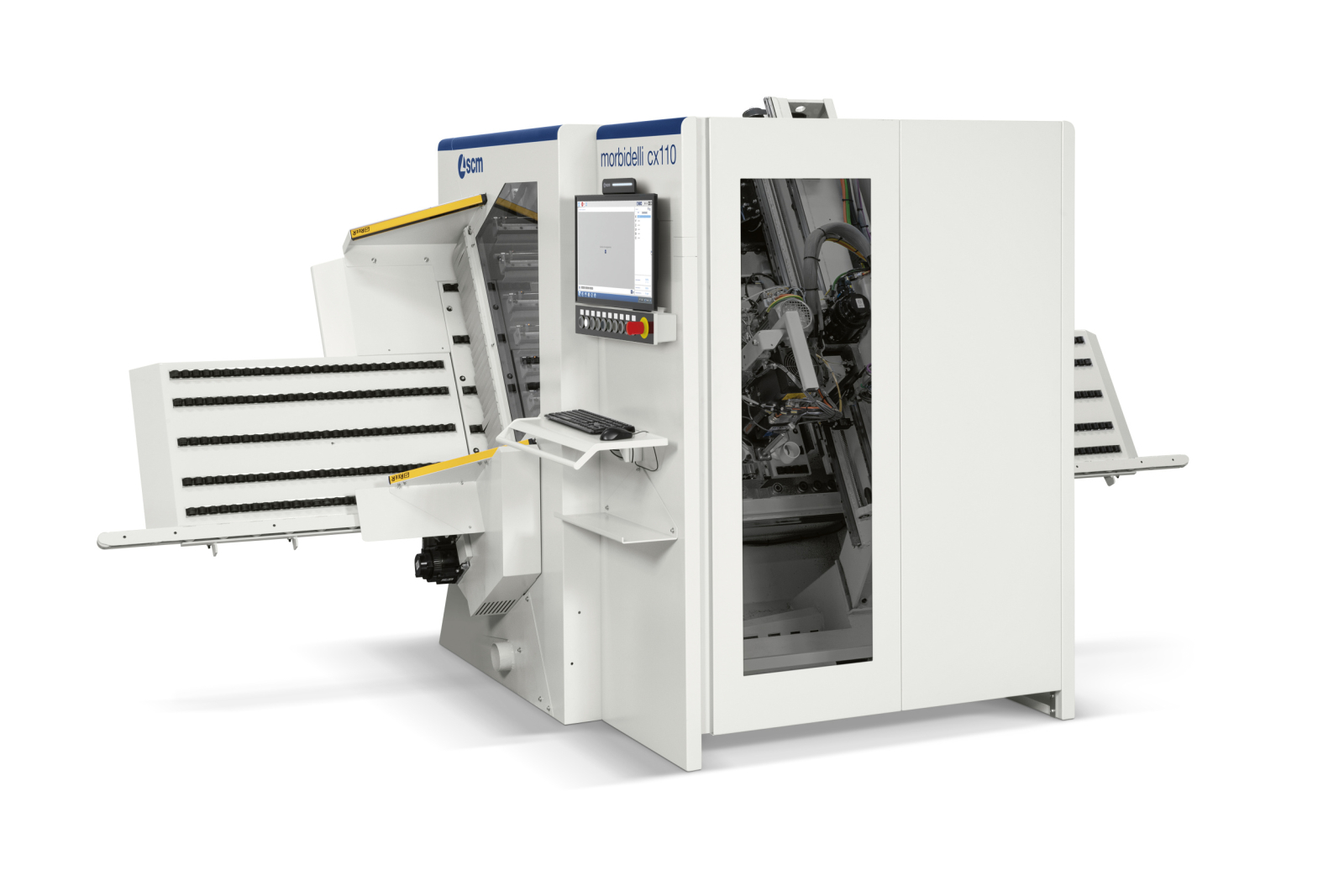

morbidelli cx110

flexibilní vertikální centrum

  • flexibilní a produktivní výroba nábytku
  • komplexní opracování dílců
  • vrtací hlava RO.AX (13 vertik. a 10 horiz. vrtáků)
  • frézovací elektrovřeteno + zásobník nástrojů (6 pozic)
  • 3D dotyková sonda v osách X-Y-Z
  • použití úhlových hlav (dlabání zámku, vrtání NK pantů, CLAMEX P)
  • pracovní stůl tvořený pouze odvalovacími válečky = eliminace rizika škrábání dílců

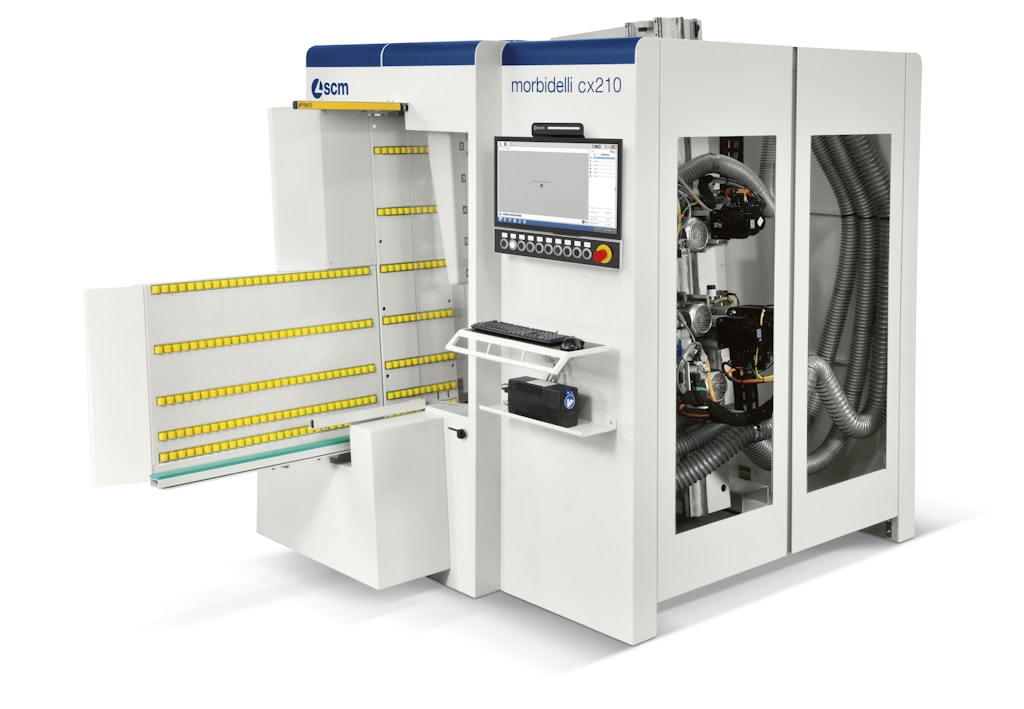

morbidelli cx210

Výkonné vertikální centrum

  • maximální výkon a flexibilita
  • vrtací hlava RO.AX (21 vertik. a 10 horiz. vrtáků)
  • frézovací elektrovřeteno + zásobník nástrojů (6 pozic)
  • 3D dotyková sonda v osách X-Y-Z
  • pilová jednotka 0/90°pro CLAMEX P
  • nastřelování kolíků v ose X
  • 2 upínací svěrky (nezávislé)
  • pracovní stůl tvořený pouze odvalovacími válečky = eliminace rizika škrábání dílců



morbidelli m200

5 osé trámcové CNC centrum

  • 5 osé elektrovřeteno JQX (13,5 kW)
  • vrtací hlava RO.AX (21 vertik. a 10 horiz. vrtáků)
  • automatické polohování stolu FLEXMATIC (trámce i upínky)
  • verze PRO-SPACE (bez ochranného hrazení či koberců)
  • max. výška obrobku 250 mm (od vrchu přísavek)
  • rozměry stolu: 3.700 x 1.600 mm
  • maximální flexibilita pro plošný i masivní materiál

morbidelli x400

5 osé nestingové CNC centrum



  • 5 osé elektrovřeteno JQX (13,5 kW)
  • vrtací hlava RO.AX (21 vertik. a 10 horiz. vrtáků)
  • hliníkový rastrový stůl (30 samostatných polí)
  • rozměry stolu: 4.300 x 2.200 mm
  • max. výška obrobku 180 mm
  • automatický tisk etiket (včetně otáčení 0/90°, integrovaný v kabině stroje)
  • možnost horizontálního vrtání přímo na podkladní MDF desce ​!

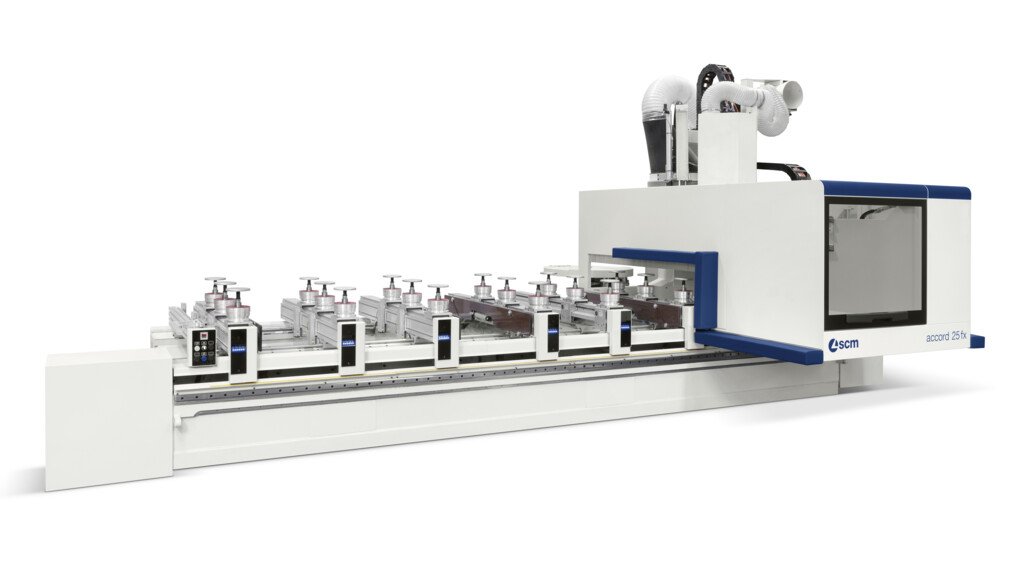

accord 25fx

5 osé portálové CNC centrum

  • 5 osé elektrovřeteno PRISMA KT (patent SCM)
  • velká kapacita nástrojů v zásobnících (44 pozic)
  • multifunkční jednotka BRC
  • automatické polohování stolu MATIC (trámce i upínky)
  • max. výška obrobku 250 mm (od vrchu přísavek)
  • rozměry stolu: 3.700 x 1.600 mm
  • upínací svěrky H=110 mm
  • ideální pro výrobu oken/dveří dílcovou metodou

olimpic 500hp

flexibilní olepovačka hran

  • plnohodnotné opracování 2 rádiusů hran R1/R2 mm (frézy, cidliny i rožkovač)
  • 2 motorový rožkovač (nástroje R1/R2)
  • SGP-E vanička s horním natavováním pro PUR i EVA lepidlo
  • elektronické přestavování řízené z ovládacího panelu
  • rychlost posuvu 12 m/min
  • min. šířka dílce: 60 mm
  • multifunkční kapovací jednotka (kolmé/šikmé/rádiusové kapování)
  • ideální pro menší a střední zakázkové provozy

stefani kd hp

výkonná olepovačka hran

  • plnohodnotné opracování 2 rádiusů hran R1/R2 mm
  • 2 motorový rožkovač
  • SGP vanička s horním natavováním pro PUR i EVA lepidlo
  • PU BOX – horní předehřev na PUR lepidlo ve 2kg patronách
  • elektronické přestavování řízené z ovládacího panelu
  • rychlost posuvu 10-20 m/min
  • ideální pro střední a větší provozy

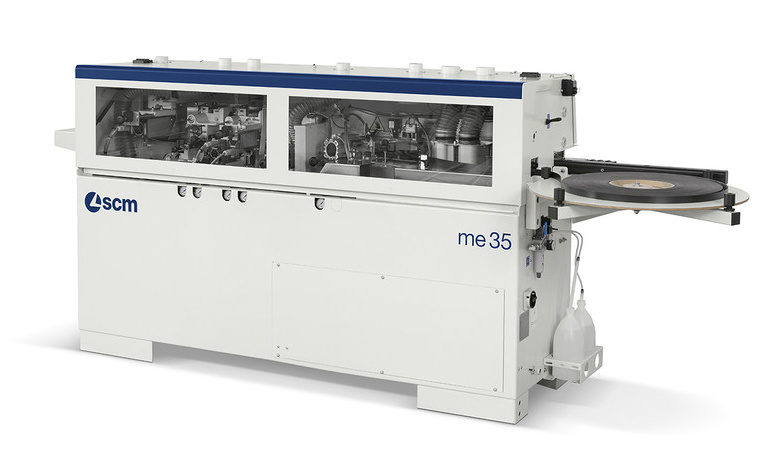

me 35

kompaktní olepovačka hran

  • osvědčený model olepovačky hran ideální pro malé výrobce
  • 2x DIA nástroj na předfrézování
  • výpustnávyměnitelná vanička pro PUR i EVA lepidlo
  • multifunkční kapování (rovné, šikmé, zaoblení)
  • 3 dokončovací agregáty: rádiusové cidliny – plošné cidliny – kartáče
  • rychlost posuvu 7 m/min
  • na přání možnost plnohodnotného opracování 2 rádiusů hran R1/R2 mm (frézy a cidliny)



Další technologie

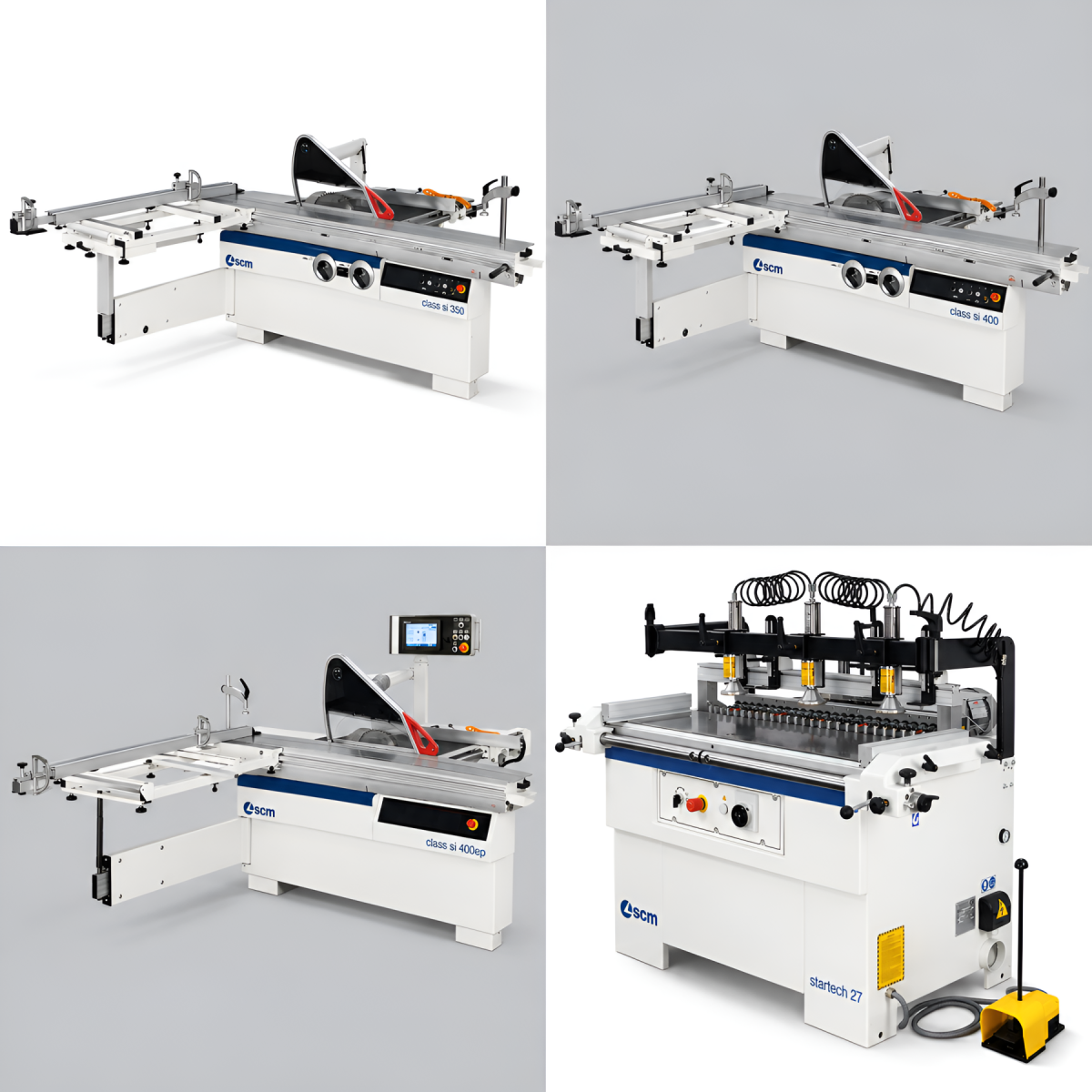

  • formátovací pila class si 400

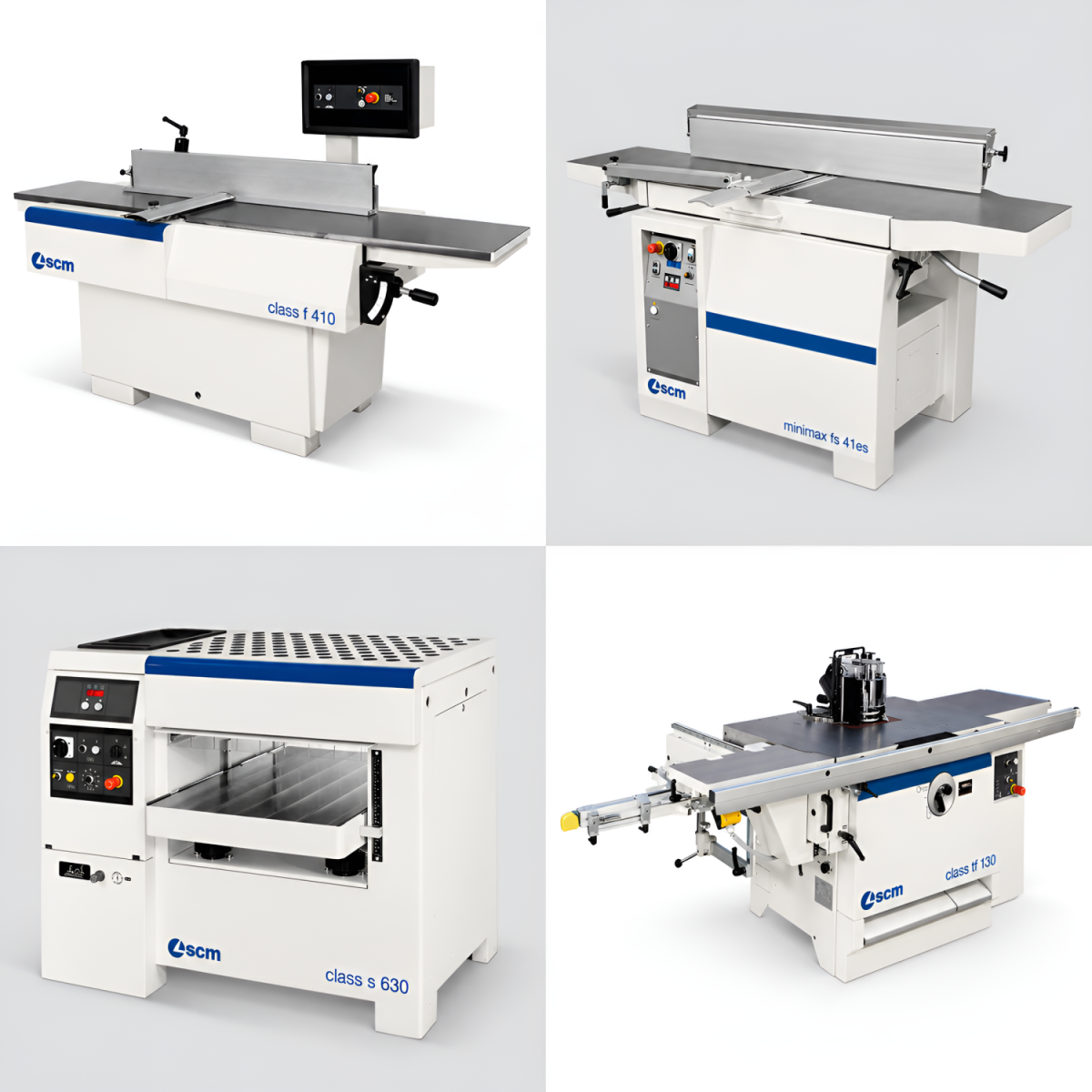

  • frézka class s 630
  • kolíkovací stroj startech 27
  • formátovací pila nova si 300
  • frézka class f 410



Další technologie

  • spodní frézka nova tf 110
  • spodní frézka L ´invincibile ti 7
  • kombinace srovnávačka/protahovačka fs 41 es
  • bruska minimax ls



scm maker

přenosná CNC frézka

  • nový unikátní koncept malé přenosné CNC frézky
  • tvarové frézování plošných materiálů
  • zcela autonomní chod
  • využití v malých výrobách, dílnách a na montážích
  • obrábění ve 3 osách
  • včetně integrovaného odsávání
  • snadno přenositelné (hmotnost pouze 15 kg)



startech cn k

kompaktní stolní CNC frézka

  • frézování ve 3 osách (vřeteno Hiteco 2,4 kW, plná interpolace)
  • možnost rozšíření o 4. rotační osu (soustruh)
  • úplné kapotování pracovní zóny pro maximální bezpečnost
  • obrobitelné rozměry: 915 x 610 x 160 mm
  • dotyková sonda pro měření délky nástroje
  • vyrobeno v rámci produkce SCM Group v Itálii
  • vhodné pro obrábění malých dílců ze dřeva, překližky, plastu, kompozitů

superfici mini plus

průchozí stříkací automat

  • kompaktní verze průchozího stříkacího automatu
  • unášecí pás s papírovým podkladem pod dílce
  • oscilační rameno se 4 stříkacími pistolemi
  • načítání tvarů dílců na vstupu
  • optimalizace přestřiku a nástřiku dílců
  • uzavřený přetlakový systém včetně předfiltrace
  • vhodné pro lakování nábytkových dílců

Domluvte si individuální prohlídku

pro registraci se prosím přihlaste na www.panas.cz/registrace

Software

a integrační řešení

Maestro OPTIWISE

Nová generace optimalizačního programu k velkoplošným dělícím pilám.

  • pokročilý algoritmus pro maximální výtěž
  • neomezené počty dílců, odlehčovací řezy, správa hran
  • snadný přenos dat z Excelu a pokročilé reporty

Maestro LAB

Nová generace Cad/Cam softwaru pro CNC stroje SCM.

  • maximálně intuitivní prostředí
  • tvorba programů snazší než kdykoliv předtím
  • rychlý přechod od projekce do výroby

Maestro CONNECT

Systém pro online sdílení dat ze strojů.

  • přesná data o efektivitě a produktivitě stroje
  • zobrazení stavu stroje a jeho využítí na mobilu či tabletu
  • možnost napojení na vnitropodnikový ERP systém

Kde se potkáme

ve dnech 30.-31. května 2024

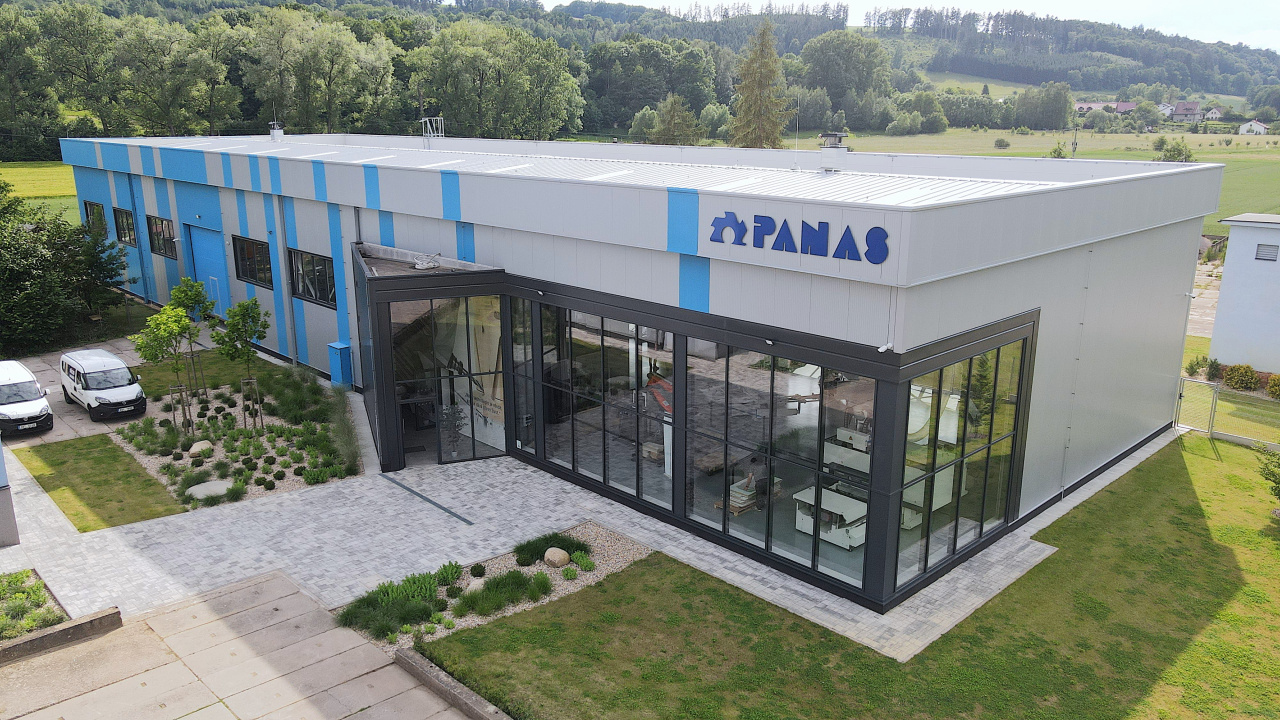

Nová výstavní hala PANAS Doudleby, Vyhnánov 55, 517 42  Doudleby nad Orlicí

30.-31. května 2024 | 8:00 – 17:00 h | Doudleby nad Orlicí

Nejnovější technologie ve světě průmyslu

na jednom místě
